| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | XWH |
| Número de modelo: | DN2 |
| Cantidad de orden mínima: | 1 sistema |
| Precio: | $6000 - $6500.00 |
| Detalles de empaquetado: | CASO DE MADERA |
| Tiempo de entrega: | 15 días laborables |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 500 sistemas/sistemas por semana |
| Certificación: | Certification | Nombre de producto: | Soldadora portátil del PDA |
|---|---|---|---|
| Función: | Máquina de la soldadura por puntos del metal | Tipo de la máquina: | Soldadora de DC de la resistencia |
| Uso: | industria automovilística | Característica: | Salida de CC del inversor de alta frecuencia |
| Max. Welding Thickness: | 5+5 milímetros | Capacidad clasificada: | 60KVA, 80KVA, 100KVA |
| Servicio post-venta proporcionado: | Recambios, instalación del campo, el encargar y entrenamiento libres | Después de servicio de garantía: | Soporte técnico video, ayuda en línea y recambios |
| Alta luz: | Soldadora portátil del PDA,Máquina de la soldadura por puntos del PDA de los SS,Máquina portátil de la soldadura por puntos 100KVA |
||
Descripción de producto

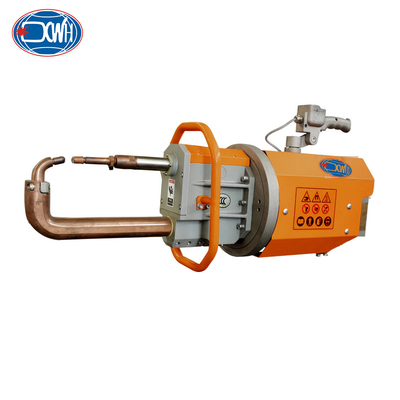

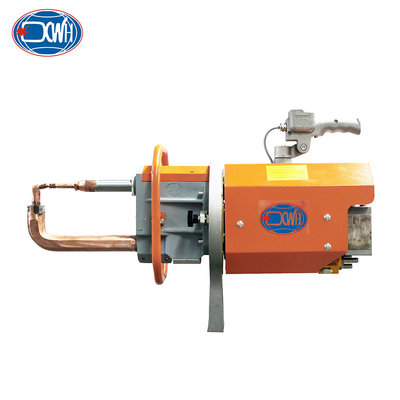

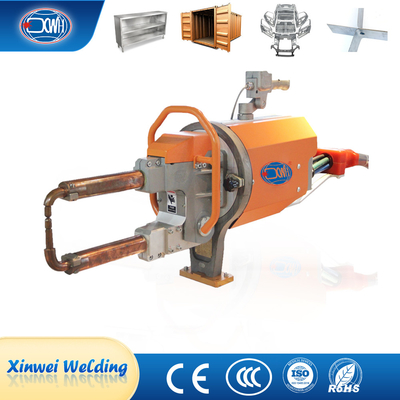

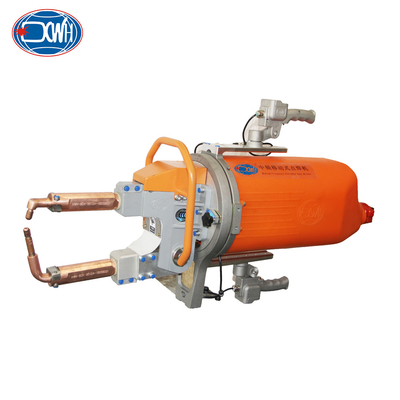

La máquina portátil de la soldadura por puntos integra los dispositivos relacionados tales como transformadores de soldadura, las válvulas del cilindro, electromagnéticas, los distribuidores del agua y del gas, los anillos y las barras giratorias de la suspensión, los sistemas de la balanza, y las manijas de control. Ajustando el tamaño del tiristor (IGBT) a través de un regulador, la corriente de salida del transformador se puede ajustar para cumplir los requisitos de soldar con autógena especificaciones.
| Artículo/modelos | Unidad | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| poder en 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Corriente máxima del cortocircuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Secundario descargue el voltaje | V | 8,9 | 8,9 | 8,9 | 8,9 | 8,9 | 8,9 |
| Voltaje en 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distancia entre los brazos | Milímetro |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| Max.strength en los electrodos | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Movimiento de trabajo | Milímetro | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.stroke | Milímetro | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Longitud máxima del brazo | Milímetro | 500 | 500 | 600 | 500 | 600 | 500 |
| Fuente del aire comprimido | MPA | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Grueso máximo de la hoja de acero suave con el brazo de min.length s | Milímetro | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Con los brazos de 500m m | Milímetro | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Con los brazos de la longitud de máximo | Milímetro | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Máximo del alambre cruzado | Milímetro | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Caída de presión del agua de enfriamiento | MPA | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
| Corriente de enfriamiento | l/min | 8 | 8 | 8 | 8 | 8 | 8 |
* la distancia, el ángulo y la longitud del brazo de soldadura se pueden hacer según las peticiones de los clientes.
Características:
1) El salpicón en el proceso de soldadura se reduce grandemente, mejorando la calidad de soldadura y purificando el ambiente de soldadura.
2) El diseño modular integrado, el sistema de control de soldadura tiene funcionamiento estable, alta confiabilidad, y porcentaje de averías bajo de soldadura.
3) El transformador adopta el tipo de frecuencia media, que cumple estándares internacionales. La tecnología del producto se avanza, con el aislamiento del F-nivel y el alto nivel de la protección IP65. Equipado de la función de recalentamiento de la protección, de la eficacia alta, de la pérdida magnética baja, del poder de alto rendimiento, y de la alta tarifa de utilización de la rejilla.
4) Adoptando una válvula proporcional para controlar la presión del cilindro de soldadura de la abrazadera, asegurando control exacto.
5) ampliamente utilizado en la soldadura de la placa de alta resistencia, del metal de aluminio, galvanizado y de otros materiales del metal.
Uso:
La máquina portátil de la soldadura por puntos es ampliamente utilizada en la fabricación del automóvil, mantenimiento, los aparatos electrodomésticos, las puertas y Windows, agricultura, acero de la construcción y otras industrias fabriles del metal.
Principio de soldadura de soldadura de resistencia eléctrica
La soldadura se presiona entre dos electrodos acolumnados y es calentada por la electricidad, de modo que la soldadura derrita en el contacto y forme una pepita. Entonces el poder apagado, la soldadura se solidifica y se cristaliza bajo presión para formar un punto de soldadura denso. La soldadura por puntos es conveniente para soldar con autógena la placa fina (revestimiento) y la barra de acero. Es ampliamente utilizada en la producción de automóvil, de aviones, de electrónica, de instrumentos y de necesidades diarias.
Proceso de soldadura
El proceso de trabajo principal de la máquina portátil de la soldadura por puntos se compone de cuatro procedimientos básicos: la presurización, la soldadura, el mantenimiento y el resto, y los procedimientos adicionales se pueden añadir en caso de necesidad.
Estructuras generales
Brazos del electrodo de Mutiple
Uso y instalación
Imágenes
