| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | XWH |
| Certificación: | CE |
| Número de modelo: | DN2 |
| Cantidad de orden mínima: | 1 SISTEMA |
| Precio: | $3500- $5000.00 |
| Detalles de empaquetado: | caso de madera |
| Tiempo de entrega: | 15 días laborables |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 500 sistemas/sistemas por semana |
| Nombre de producto: | Máquina portátil de la soldadura por puntos | uso: | Soldador automotriz del punto |
|---|---|---|---|
| Tipo: | Soldadura por puntos manual | MOQ: | 1 SISTEMA |
| Max. Welding Thickness: | 5+5 milímetros | Característica: | eficacia alta |
| Después de servicio de garantía: | Soporte técnico video, ayuda en línea y recambios | Servicio post-venta proporcionado: | Recambios, instalación del campo, el encargar y entrenamiento libres |
| Alta luz: | Máquina portátil de la soldadura por puntos de los SS,Máquina portátil de aluminio de la soldadura por puntos,soldador del punto del metal 380v |
||
Descripción de producto

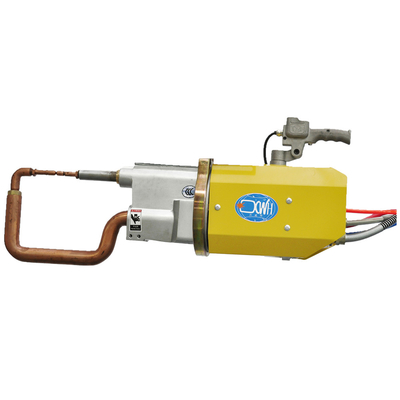

La máquina portátil de la soldadura por puntos utiliza el método de la soldadura de resistencia en el cual las piezas de soldadura están montadas en juntas de revestimiento y presionadas entre dos electrodos acolumnados, y el metal bajo es derretido por calor de la resistencia para formar juntas de la soldadura.
| Artículo/modelos | Unidad | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| poder en el 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Corriente máxima del cortocircuito | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Secundario descargue el voltaje | V | 5,58 |
5,58
|
6,8
|
6,8
|
7,9
|
7,9
|
| Voltaje en 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Distancia entre los brazos | Milímetro |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
| Max.strength en los electrodos | N |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
| Movimiento de trabajo | Milímetro | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.stroke del cilindro | Milímetro |
70
|
50
|
100 | 50 | 100 | 50 |
| Longitud máxima del brazo | Milímetro |
750
|
350 | 1000 | 450 | 1100 | 500 |
| Fuente del aire comprimido | MPA | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Grueso máximo de la hoja de acero suave con el brazo de min.length s | Milímetro | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Con los brazos de 500m m | Milímetro | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Con los brazos de la longitud de máximo | Milímetro | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Máximo del alambre cruzado | Milímetro | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Caída de presión del agua de enfriamiento | MPA |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
| Corriente de enfriamiento | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* la distancia, el ángulo y la longitud del brazo de soldadura se pueden hacer según las peticiones de los clientes.
Características:
1. Peso ligero, fácil actuar y ahorrar electricidad
2. Estructura compacta y mantenimiento fácil
3. La placa giratoria se equipa de los transportes y gira 360°
4. Las pinzas de soldadura modificadas para requisitos particulares, el brazo de soldadura más largo son 1300m m y el más corto es 220m m
piezas que llevan 5.Less y alto funcionamiento costado
Principio de funcionamiento
El objeto se presuriza y se activa entre los electrodos superiores y más bajos, y tener soldadura de resistencia.
Cuando la resistencia de la parte de soldadura es R (Ω), la corriente de soldadura es I (a), y el poder a tiempo es t (sec), según la fórmula: el I actual que el material del metal con cierto valor R de la resistencia pasa dentro de cierto tiempo t calienta a través para arriba debido a la resistencia, y el calor generado es Q. La corriente de la resistencia del metal se utiliza para calentar el metal fundido, y después el metal se refresca, se cristaliza y está conectado bajo presión. Esto se llama soldadura de resistencia.
El brazo de soldadura puede ser modificado para requisitos particulares
Presurización en el proceso de soldadura
El proceso de trabajo principal de esta soldadora se compone de cuatro procedimientos básicos: la presurización, la soldadura, el mantenimiento y el resto, y los procedimientos adicionales se pueden añadir en caso de necesidad.
Presurización: Antes de que el objeto comience a soldar con autógena, alinee el electrodo con la posición de soldadura, encienden el interruptor de comienzo de soldadura en la manija de funcionamiento, abren la válvula de aire de trabajo de la soldadora, y el aire comprimido entra en el cilindro de presurización para conducir el brazo móvil del electrodo para moverse a través del dispositivo de transmisión mecánico, de modo que los electrodos superiores y más bajos afianzar y presionar el objeto con abrazadera. Este proceso se llama “presurización”. Los parámetros de proceso son el tiempo de la presurización y la presión del electrodo (la presión apropiada de la fuente de aire es obtenida ajustando la válvula de regulación de la presión).
