Lugar de origen: | CHINA |
---|---|
Nombre de la marca: | XWH |
Certificación: | CE |
Número de modelo: | DN2 |
Cantidad de orden mínima: | 1 SISTEMA |
Precio: | $3500- $5000.00 |
Detalles de empaquetado: | caso de madera |
Tiempo de entrega: | 15 días laborables |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 500 sistemas/sistemas por semana |
Nombre de producto: | soldadora portátil de resistencia | uso: | Soldador auto del punto del cuerpo |
---|---|---|---|
Tipo: | Soldadura por puntos manual | MOQ: | 1 SISTEMA |
Max. Welding Thickness: | 5+5 milímetros | Característica: | Operación fácil |
Después de servicio de garantía: | Soporte técnico video, ayuda en línea y recambios | Servicio post-venta proporcionado: | Recambios, instalación del campo, el encargar y entrenamiento libres |
Alta luz: | Máquina de la soldadura por puntos del PDA del CE,220v SS por puntos la máquina de la soldadura,Soldador seguro del punto del PDA |

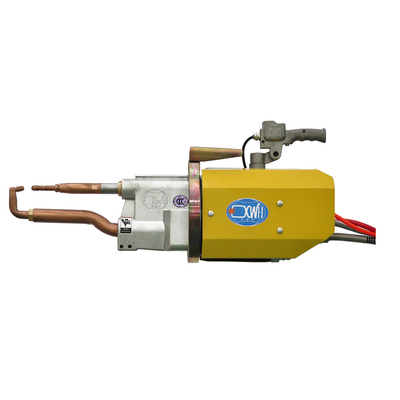

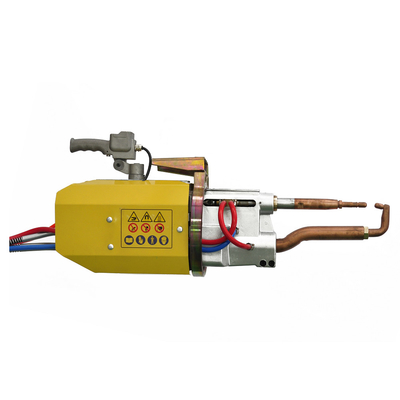

Descripción de producto
La máquina portátil de la soldadura por puntos utiliza el método de la soldadura de resistencia en el cual las piezas de soldadura están montadas en juntas de revestimiento y presionadas entre dos electrodos acolumnados, y el metal bajo es derretido por calor de la resistencia para formar juntas de la soldadura.
Artículo/modelos | Unidad | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
poder en el 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
Corriente máxima del cortocircuito | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
Secundario descargue el voltaje | V | 5,58 |
5,58
|
6,8
|
6,8
|
7,9
|
7,9
|
Voltaje en 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
Distancia entre los brazos | Milímetro |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
Max.strength en los electrodos | N |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
Movimiento de trabajo | Milímetro | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
Max.stroke del cilindro | Milímetro |
70
|
50
|
100 | 50 | 100 | 50 |
Longitud máxima del brazo | Milímetro |
750
|
350 | 1000 | 450 | 1100 | 500 |
Fuente del aire comprimido | MPA | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Grueso máximo de la hoja de acero suave con el brazo de min.length s | Milímetro | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
Con los brazos de 500m m | Milímetro | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
Con los brazos de la longitud de máximo | Milímetro | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
Máximo del alambre cruzado | Milímetro | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
Caída de presión del agua de enfriamiento | MPA |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
Corriente de enfriamiento | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* la distancia, el ángulo y la longitud del brazo de soldadura se pueden hacer según las peticiones de los clientes.
Características:
1. Peso ligero, fácil actuar y ahorrar electricidad
2. Estructura compacta y mantenimiento fácil
3. La placa giratoria se equipa de los transportes y gira 360°
4. Las pinzas de soldadura modificadas para requisitos particulares, el brazo de soldadura más largo son 1300m m y el más corto es 220m m
5. Piezas menos que llevan y alto funcionamiento costado
Principio de funcionamiento
El objeto se presuriza y se activa entre los electrodos superiores y más bajos, y tener soldadura de resistencia.
Cuando la resistencia de la parte de soldadura es R (Ω), la corriente de soldadura es I (a), y el poder a tiempo es t (sec), según la fórmula: el I actual que el material del metal con cierto valor R de la resistencia pasa dentro de cierto tiempo t calienta a través para arriba debido a la resistencia, y el calor generado es Q. La corriente de la resistencia del metal se utiliza para calentar el metal fundido, y después el metal se refresca, se cristaliza y está conectado bajo presión. Esto se llama soldadura de resistencia.
El brazo de soldadura puede ser modificado para requisitos particulares
Proceso de soldadura
a) Tiempo de la presurización: Es apropiado electrificar la soldadura después de que el objeto sea presionado firmemente por el electrodo. Se comienza el proceso de soldadura antes de que el objeto sea presionado firmemente por el electrodo, que es fácil causar pérdida ardiente y el chapoteo del electrodo o del objeto. La longitud del movimiento de trabajo del electrodo, el movimiento del mecanismo de presurización, la deformación del objeto y otros factores afectan al ajuste del tiempo de la presurización. Generalmente, el tiempo de la presurización se fija a 15-20 ciclos;
b) Tiempo de ocupación: utilizado para el enfriamiento y la recristalización del metal, fijado generalmente como 15-20 ciclos;
c) Tiempo de resto: Se utiliza principalmente para la soldadura por puntos continua. El tiempo de resto apropiado puede asegurar el resto eficaz de la soldadora y de los operadores.
