Lugar de origen: | CHINA |
---|---|
Nombre de la marca: | XWH |
Certificación: | CE |
Número de modelo: | DN2 |
Cantidad de orden mínima: | 1 SISTEMA |
Precio: | $3500- $5000.00 |
Detalles de empaquetado: | caso de madera |
Tiempo de entrega: | 15 días laborables |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 500 sistemas/sistemas por semana |
Nombre de producto: | soldadora portátil de resistencia | uso: | Soldador auto del punto del cuerpo |
---|---|---|---|
Función: | Soldadura por puntos | MOQ: | 1 SISTEMA |
Max. Welding Thickness: | 5+5 milímetros | Característica: | Operación fácil |
Después de servicio de garantía: | Soporte técnico video, ayuda en línea y recambios | Servicio post-venta proporcionado: | Recambios, instalación del campo, el encargar y entrenamiento libres |
Alta luz: | Soldador del punto de la resistencia de la descarga,Soldador del punto de la resistencia del cuerpo del pulso,Máquina portátil modificada para requisitos particulares de la soldadura por puntos |
Descripción de producto

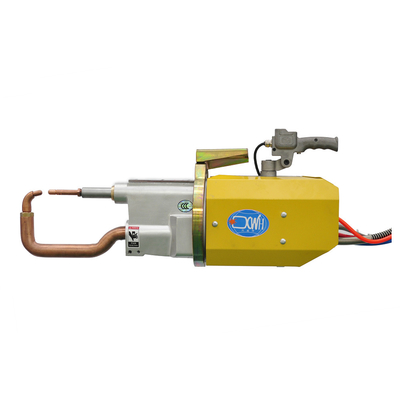

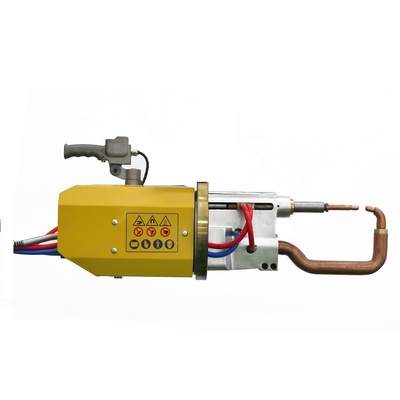

La máquina portátil de la soldadura por puntos utiliza el método de la soldadura de resistencia en el cual las piezas de soldadura están montadas en juntas de revestimiento y presionadas entre dos electrodos acolumnados, y el metal bajo es derretido por calor de la resistencia para formar juntas de la soldadura.
Artículo/modelos | Unidad | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
poder en el 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
Corriente máxima del cortocircuito | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
Secundario descargue el voltaje | V | 5,58 |
5,58
|
6,8
|
6,8
|
7,9
|
7,9
|
Voltaje en 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
Distancia entre los brazos | Milímetro |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
Max.strength en los electrodos | N |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
Movimiento de trabajo | Milímetro | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
Max.stroke del cilindro | Milímetro |
70
|
50
|
100 | 50 | 100 | 50 |
Longitud máxima del brazo | Milímetro |
750
|
350 | 1000 | 450 | 1100 | 500 |
Fuente del aire comprimido | MPA | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Grueso máximo de la hoja de acero suave con el brazo de min.length s | Milímetro | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
Con los brazos de 500m m | Milímetro | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
Con los brazos de la longitud de máximo | Milímetro | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
Máximo del alambre cruzado | Milímetro | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
Caída de presión del agua de enfriamiento | MPA |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
Corriente de enfriamiento | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* la distancia, el ángulo y la longitud del brazo de soldadura se pueden hacer según las peticiones de los clientes.
Características:
1. Peso ligero, fácil actuar y ahorrar electricidad
2. Estructura compacta y mantenimiento fácil
3. La placa giratoria se equipa de los transportes y gira 360°
4. Las pinzas de soldadura modificadas para requisitos particulares, el brazo de soldadura más largo son 1300m m y el más corto es 220m m
5. Piezas menos que llevan y alto funcionamiento costado
Principio de funcionamiento
El objeto se presuriza y se activa entre los electrodos superiores y más bajos, y tener soldadura de resistencia.
Cuando la resistencia de la parte de soldadura es R (Ω), la corriente de soldadura es I (a), y el poder a tiempo es t (sec), según la fórmula: el I actual que el material del metal con cierto valor R de la resistencia pasa dentro de cierto tiempo t calienta a través para arriba debido a la resistencia, y el calor generado es Q. La corriente de la resistencia del metal se utiliza para calentar el metal fundido, y después el metal se refresca, se cristaliza y está conectado bajo presión. Esto se llama soldadura de resistencia.
El brazo de soldadura puede ser modificado para requisitos particulares
Descripción de la estructura de producto
Esta serie de soldadora es una máquina móvil portátil de la soldadura por puntos, equipada de tres grados de dispositivo giratorio móvil de la libertad, que se suspende en el braguero a través de un balanceador de la primavera
La soldadora puede moverse longitudinalmente y transversalmente a través de los carriles de desplazamiento longitudinales y transversales, y el movimiento vertical se realiza a través del balanceador de la primavera. El anillo del eslabón giratorio y el llevar del auge realizan que la soldadora gira alrededor de la linea horizontal en direcciones longitudinales y transversales. La soldadora gira en una línea vertical con la ayuda de una cuerda de alambre de la suspensión.
