| Lugar de origen: | Porcelana |
|---|---|
| Nombre de la marca: | XWH |
| Certificación: | CE |
| Número de modelo: | D(N)B--160, D(N)B--200, D(N)B--250 |
| Cantidad de orden mínima: | 1 |
| Precio: | USD35000-USD40000 |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 15 días hábiles |
| Condiciones de pago: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 50 juegos/mes |
| Nombre de producto: | Soldadoras por puntos estacionarias para puertas ignífugas completamente automáticas | Material de soldadura: | Acero inoxidable de aluminio del metal de la aleación |
|---|---|---|---|
| Rasgo: | Soldadura por puntos de proyección | Tipo de la máquina: | Soldadora de resistencia |
| Uso: | Industrial | MOQ: | 1 juego |
| Después del servicio de garantía: | Soporte técnico en video, Soporte en línea y Repuestos | Servicio post-venta proporcionado: | Recambios, instalación del campo, el encargar y entrenamiento libres |
| Alta luz: | soldador de aluminio del punto 220V,Soldador de aluminio multifuncional del punto |
||

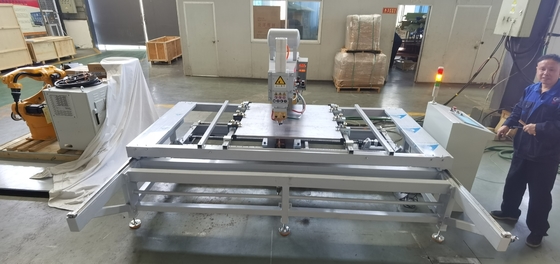

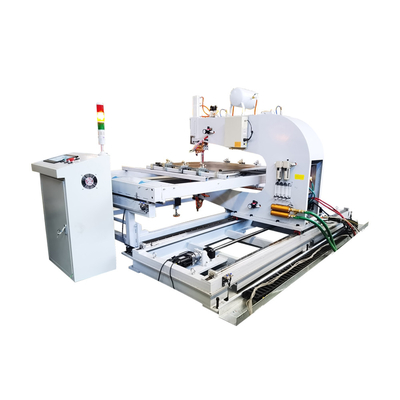

Jaula que refuerza el soldador de aluminio de soldadura del punto de la máquina multifuncional de la malla 220V
Introducción de productos
La máquina inmóvil de la soldadura por puntos se modifica para requisitos particulares para la puerta incombustible. La soldadora se compone del estante, plataforma móvil del objeto, mecanismo móvil de la soldadora, los electrodos superiores y más bajos, transformador de soldadura, regulador de la soldadora, regulador del PLC, sistema de circuito de aire, sistema de circuito del agua de enfriamiento y otros componentes.
Parámetros técnicos
| Modelos/artículo | D (N) B--160 | D (N) B--200 | D (N) B--250 |
| Poder clasificado (KVA) | 160 | 200 | 250 |
| Potencia de entrada (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Corriente máxima del cortocircuito (KA) | 40 | 40 | 45 |
| Fuerza máxima (n) | 6000 | 10000 | 15000 |
| Longitud del electrodo (milímetros) | 450 | 450 | 500 |
| Movimiento de trabajo (milímetros) | 80 | 80 | 80 |
| Consumo de enfriamiento (l/min) | 20 | 20 | 20 |
| Capacidad de Max.welding (milímetro) | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Ventajas
1. La parte superior estable de la estructura de la máquina y la desventaja de electrodos aplican el modo de la presión con el movimiento auxiliar. La eficacia de soldadura es mucho más alta.
2. El transformador de la soldadora adopta la soldadora especial de resistencia, el silicio que la rebanada de acero se ofrece de alto magnético: el refrigerado por agua interno por la fuerza; un poder más fuerte y alto ratio del deber.
3. Controlado por el microordenador y la poder ahorró a lo más 16 sistemas de ajustes de soldadura, que es muy conveniente para los diferentes tipos de hojas de soldadura.
4. Pueda ampliamente utilizado en la nuez, pernos prisioneros, herramientas del tráfico, artículos del hogar, coches. Y puede ser acero con poco carbono soldado con autógena, acero inoxidable, acero revestido, alambre de metal no ferroso, hoja, tubo, etc.
Estructura
Componentes de la soldadora:
La máquina de la soldadura por puntos de la puerta cortafuego consiste en un marco, una plataforma móvil del objeto, un mecanismo móvil de la soldadora, electrodos superiores y más bajos, un transformador de soldadura, y un regulador de la soldadora, regulador del PLC, sistema de circuito de aire, sistema de circuito del agua de enfriamiento y otros componentes.
Mecanismo de transmisión neumático:
Cuando la máquina de la soldadura por puntos de la puerta cortafuego se utiliza para soldar con autógena, la baja del electrodo superior y el presionar de la soldadura son observados por el mecanismo de transmisión neumático, el mecanismo se compone del cilindro, del pistón, de la barra de guía, del anillo de cierre, del anillo de cierre, del etc.
Sistema de circuito de aire:
El sistema de circuito de aire se compone de la vávula de bola, del filtro de aire, de la válvula manorreductora, del atomizador del aceite, de la válvula de aire electromágnetica, del cilindro, del etc.
Principio de funcionamiento
Instale el objeto: el bloque de colocación posterior y el bloque de colocación correcto se utilizan como el bloque de colocación de la referencia. Para ajustar, el punto cero del motor necesita ser corregido. Otros bloques de colocación se pueden ajustar cerca del objeto. El bloque de colocación flotante lateral afianza el marco con abrazadera del objeto y del panel junto para evitar la dislocación del punto de soldadura. (El tornillo de fijación manual fija el objeto en el bloque de colocación flotante lateral).
Soldadura: después de comienzo se presiona el interruptor (automático), el programa control automático la acción del equipo para terminar el producto hasta que se presione el botón de paro.
Medidas de seguridad
Antes de usar la máquina, por favor para estar seguro de leer este manual para el uso correcto.
