Lugar de origen: | China |
---|---|
Nombre de la marca: | XWH |
Certificación: | CE |
Número de modelo: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
Cantidad de orden mínima: | 1 |
Precio: | USD44000-USD50000 |
Detalles de empaquetado: | Caso de madera |
Tiempo de entrega: | 15 días laborables |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 50 sistemas/mes |
Nombre de producto: | Refuerzo de Mesh Welding Machine | Material de soldadura: | Acero inoxidable de aluminio del metal de la aleación |
---|---|---|---|
Función: | Mesh Machine de soldadura | Tipo de la máquina: | Soldadora del punto |
Ventaja: | máquina de soldadura por puntos de múltiples cabezales | Palabra clave: | Rebar Mesh Welding Machine |
Después de servicio de garantía: | Soporte técnico video, ayuda en línea y recambios | Servicio post-venta proporcionado: | Recambios, instalación del campo, el encargar y entrenamiento libres |
Alta luz: | Soldador automático del punto del estante del alambre,CE Mesh Spot Welding Machine,Soldador automático del punto de Multihead |
Malla soldada con autógena automática del punto de las máquinas de alambre de soldadura del soldador del punto del estante de alambre
Introducción del producto
La máquina de soldadura por puntos con cabezales múltiples adopta la estructura avanzada de equipos extranjeros y se combina completamente con un equipo de soldadura semiautomático desarrollado en el mercado chino que es completamente diferente del equipo de soldadura semiautomático utilizado actualmente por varios fabricantes.Supera por completo las deficiencias de alta intensidad de mano de obra, baja eficiencia de producción, operación compleja, grandes salpicaduras, soldadura débil, alta tasa de fallas y baja automatización de la máquina de soldadura original, y puede producir varias barras de acero de la serie 6MM (el reemplazo del electrodo es suficiente) .
Parámetros técnicos
Modelos/artículo | DN(B)-100 | D(N)B--160 | D(N)B--200 | D(N)B--250 |
Potencia nominal (KVA) | 100 | 160 | 200 | 250 |
Entrada de energía (V) | 3φCA 380V | 3φCA 380V | 3φCA 380V | 3φCA 380V |
Máx.corriente de cortocircuito (KA) | 30 | 40 | 40 | 45 |
Máx.fuerza (norte) | 6000 | 6000 | 10000 | 15000 |
Longitud del electrodo (MM) | 450 | 450 | 450 | 500 |
Carrera de trabajo (MM) | 80 | 80 | 80 | 80 |
Consumo de refrigeración (L/min) | 20 | 20 | 20 | 20 |
Capacidad máxima de soldadura (MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Ventajas
1. La máquina soldadora de malla de barras de refuerzo adopta un electrodo neumático que ajusta automáticamente la fuerza de preapriete, con una presión previa relativamente constante.En comparación con el preprensado de resortes, tiene las características de menor impacto del electrodo, menor desgaste del electrodo y puntos de soldadura más seguros.Las salpicaduras durante el proceso de soldadura se reducen aún más y la vida útil del electrodo se prolonga aún más.
2. Los componentes eléctricos clave de este producto están controlados por PLC y se implementa una gestión inteligente para la operación del equipo.La operación de la pantalla táctil hace que la operación sea más conveniente y concisa.
Estructura principal
La máquina de soldadura por puntos con cabezales múltiples es un marco tipo pórtico que se utiliza para instalar componentes relacionados y soportar la presión de soldadura;La máquina de soldar está fija y la pieza de trabajo se mueve a lo largo del eje X.
Principio de trabajo
1. El avance de la pieza de trabajo es impulsado por un servomotor con engranaje de precisión y accionamiento de cremallera, y el tamaño del paso se puede controlar libremente.Es relativamente conveniente cambiar las especificaciones de la pieza de trabajo.
2. Pieza de trabajo 2 (4-6 puntos por fila).En el accesorio, use una máquina de soldar para soldar por puntos cada fila tres veces y luego avance automáticamente a la siguiente fila de puntos de soldadura.En la posición de los puntos de soldadura inclinados se encuentra una soldadura de posicionamiento servoaccionada.La máquina permanecerá en espera hasta que se completen todas las uniones de soldadura.

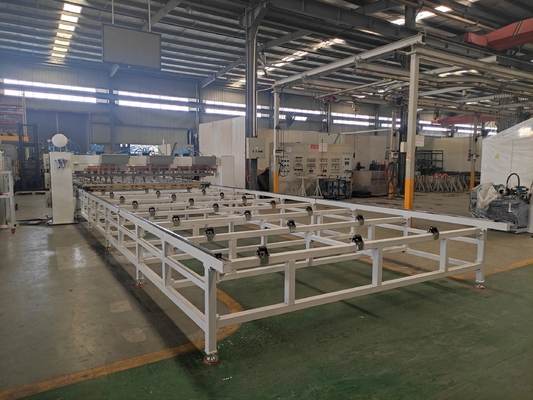

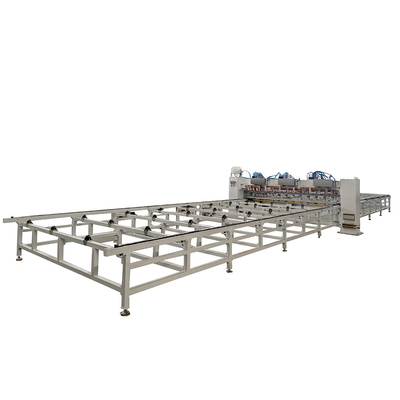

Imágenes de referencia
