| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | XWH |
| Certificación: | CE |
| Número de modelo: | DN2 |
| Cantidad de orden mínima: | 1 sistema |
| Precio: | $6000 - $6500.00 |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 15 días laborables |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 500 sistemas/sistemas por semana |
| Nombre del producto: | Pequeña soldadora portátil | Función: | soldadura por puntos de la resistencia |
|---|---|---|---|
| Tipo de máquina: | Máquina móvil de la soldadura por puntos | Aplicación: | Industria del automóvil |
| Características: | Operación fácil | Max. Welding Thickness: | 5+5 milímetros |
| Capacidad clasificada: | 60KVA, 80KVA, 100KVA, | Servicio postventa prestado: | Recambios, instalación del campo, el encargar y entrenamiento libres |
| Servicio de garantía posterior: | Apoyo técnico por video, apoyo en línea y piezas de repuesto | Certificación: | Certification |
| Alta luz: | Soldador de punto portátil móvil de aluminio,Soldador de punto portátil móvil industrial,Máquina portátil certificada de la soldadura por puntos |
||
Descripción del producto

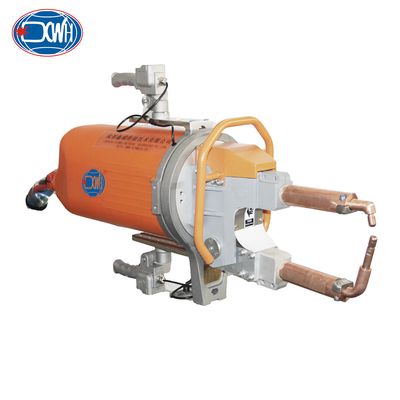

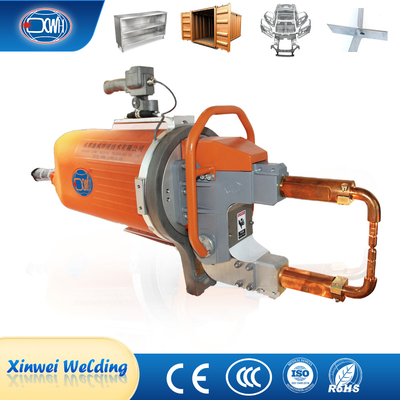

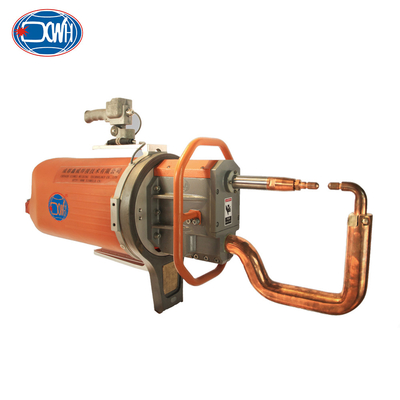

La máquina de soldadura por puntos portátil adopta un diseño modular, integrando transformadores de soldadura, cilindros, válvulas solenoides, distribuidores de agua y gas, anillos giratorios y varillas de suspensión,sistemas de balanceEl circuito eléctrico principal adopta una entrada AC de tres fases de 380 V/50 Hz,que pasa a través del silicio controlable en el controlador y luego al transformadorDespués de ser reducido en voltaje por el transformador, la salida secundaria es de baja tensión (4.75-10V) y una gran corriente (12-20KA) entre los electrodos.El controlador ajusta el ángulo de conducción del silicio controlable para ajustar la corriente de salida del transformador para cumplir con los requisitos de las especificaciones de soldadura.
| Artículo/modelos | Unidad | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| potencia a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Corriente máxima de cortocircuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tensión de descarga secundaria | V. | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Válvula a 50 Hz/60 Hz | V. | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distancia entre los brazos | En el caso de los |
120 a 280 años |
Entre 100 y 300 | 120 a 128 años | Entre 100 y 300 | 120 a 280 años | Entre 100 y 300 |
| Max.fuerza en los electrodos | No | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Tiempo de trabajo | En el caso de los | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 |
| Max. movimiento | En el caso de los | Entre 50 y 120 | 60/100/140 | Entre 50 y 120 | 60/100/140 | Entre 50 y 120 | 60/100/140 |
| Duración máxima del brazo | En el caso de los | 500 | 500 | 600 | 500 | 600 | 500 |
| Suministro de aire comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| espesor máximo de chapa de acero suave con brazo de longitud mínima | En el caso de los | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Con brazos de 500 mm | En el caso de los | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| Con brazos de longitud máxima | En el caso de los | 1.2 más 1.2 | 1.2 más 1.2 | 2 + 2 | 1.8 más 1.8 | 2.0 más 2.0 | 2.0 más 2.0 |
| Máximo de alambre transversal | En el caso de los | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Caída de la presión del agua de enfriamiento | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flujo de agua de refrigeración | En el caso de los vehículos de motor | 8 | 8 | 8 | 8 | 8 | 8 |
* La distancia, el ángulo y la longitud del brazo de soldadura pueden hacerse según las peticiones de los clientes.
Características:
1Ingreso de energía trifásico, alta frecuencia de funcionamiento, baja pérdida de transformador y efecto de ahorro de energía significativo.
2El transformador puede ser de hasta 300kva, la marca del tubo secundario del transformador es ABB.
3Puede soldar placas de alta resistencia, aluminio, metal galvanizado y otros materiales, teniendo un buen efecto de soldadura.
4Proceso más confiable: la soldadura de CC es mejor para la mayoría de los metales que aplican soldadura de resistencia.
5Mejorar el factor de potencia y reducir los costes de producción.
6Ahorro de energía: en comparación con el uso de baja frecuencia, puede reducir el consumo de energía eléctrica.que puede utilizarse fácilmente con pinzas de soldadura automáticas grandes. Es adecuado para soldar piezas gruesas y metales altamente conductores, como el aluminio y todas las placas de acero galvanizado.Los sistemas pequeños y ligeros pueden acelerar el movimiento y acortar los ciclos de trabajo, lo que las convierte en la mejor solución para máquinas/robots de soldadura.
Aplicación:
La máquina portátil de soldadura por puntos se utiliza ampliamente en automóviles, motocicletas, aviación, componentes estructurales de chapa metálica, equipos médicos, maquinaria industrial ligera,electrodomésticos y otros camposY puede soldar chapa de acero al carbono, chapa de acero recubierta, chapa de acero inoxidable, chapa de aluminio.
Estructuras generales
Armas de electrodos múltiples
Uso e instalación
Aplicación del producto
