| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | XWH |
| Certificación: | CE |
| Número de modelo: | DN2 |
| Cantidad de orden mínima: | 1 sistema |
| Precio: | $6000 - $6500.00 |
| Detalles de empaquetado: | CASO DE MADERA |
| Tiempo de entrega: | 15 días laborables |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 500 sistemas/sistemas por semana |

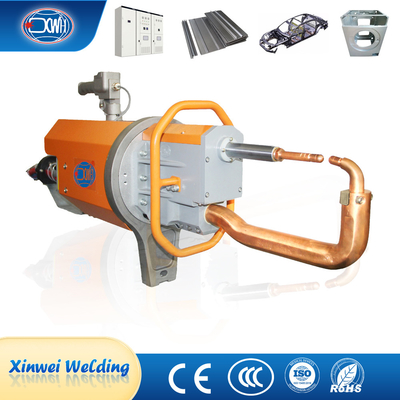

| Nombre del producto: | Pequeña soldadora portátil | Función: | soldadura por puntos de la resistencia |
|---|---|---|---|
| Tipo de máquina: | PDA portátil | Aplicación: | Industria del automóvil |
| Características: | Alta eficiencia | Max. Welding Thickness: | 5+5 milímetros |
| Capacidad clasificada: | 60KVA, 80KVA, 100KVA | Servicio postventa prestado: | Recambios, instalación del campo, el encargar y entrenamiento libres |
| Servicio de garantía posterior: | Apoyo técnico por video, apoyo en línea y piezas de repuesto | Certificación: | Certification |
| Resaltar: | Soldador de acero inoxidable del punto del automóvil,Soldadora portátil 100KVA,soldador de acero inoxidable del punto 380V |
||
Descripción del producto
La máquina de soldadura por puntos portátil adopta un diseño modular, integrando transformadores de soldadura, cilindros, válvulas solenoides, distribuidores de agua y gas, anillos giratorios y varillas de suspensión,sistemas de balanceEl circuito eléctrico principal adopta una entrada AC de tres fases de 380 V/50 Hz,que pasa a través del silicio controlable en el controlador y luego al transformadorDespués de ser reducido en voltaje por el transformador, la salida secundaria es de baja tensión (4.75-10V) y una gran corriente (12-20KA) entre los electrodos.El controlador ajusta el ángulo de conducción del silicio controlable para ajustar la corriente de salida del transformador para cumplir con los requisitos de las especificaciones de soldadura.
| Artículo/modelos | Unidad | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| potencia a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Corriente máxima de cortocircuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tensión de descarga secundaria | V. | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Válvula a 50 Hz/60 Hz | V. | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distancia entre los brazos | En el caso de los |
120 a 280 años |
Entre 100 y 300 | 120 a 128 años | Entre 100 y 300 | 120 a 280 años | Entre 100 y 300 |
| Max.fuerza en los electrodos | No | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Tiempo de trabajo | En el caso de los | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 |
| Max. movimiento | En el caso de los | Entre 50 y 120 | 60/100/140 | Entre 50 y 120 | 60/100/140 | Entre 50 y 120 | 60/100/140 |
| Duración máxima del brazo | En el caso de los | 500 | 500 | 600 | 500 | 600 | 500 |
| Suministro de aire comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| espesor máximo de chapa de acero suave con brazo de longitud mínima | En el caso de los | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Con brazos de 500 mm | En el caso de los | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| Con brazos de longitud máxima | En el caso de los | 1.2 más 1.2 | 1.2 más 1.2 | 2 + 2 | 1.8 más 1.8 | 2.0 más 2.0 | 2.0 más 2.0 |
| Máximo de alambre transversal | En el caso de los | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Caída de la presión del agua de enfriamiento | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flujo de agua de refrigeración | En el caso de los vehículos de motor | 8 | 8 | 8 | 8 | 8 | 8 |
* La distancia, el ángulo y la longitud del brazo de soldadura pueden hacerse según las peticiones de los clientes.
Características:
1) La abrazadera de soldadura de la máquina de soldadura portátil pesa unos 80 kg y es fácil de operar.
2) El equipo puede moverse libremente para satisfacer las necesidades de diferentes posiciones de soldadura; fácil operación
3) El cable de detección es un cable de agua y está suspendido por un balanceador de resorte, lo que facilita su operación;
4) El mecanismo de rotación del disco giratorio adopta rodamientos de bolas, que son flexibles en la rotación y duraderos con casi ningún desgaste.El dispositivo de ajuste del equilibrio delantero y trasero y el dispositivo de bloqueo del freno son fáciles y rápidos de operar, seguro y confiable.
Aplicación:
La máquina portátil de soldadura por puntos se utiliza ampliamente en la fabricación de automóviles, mantenimiento, electrodomésticos, puertas y ventanas, agricultura,Construcción de acero y otras industrias metalúrgicas.
Estructuras generales

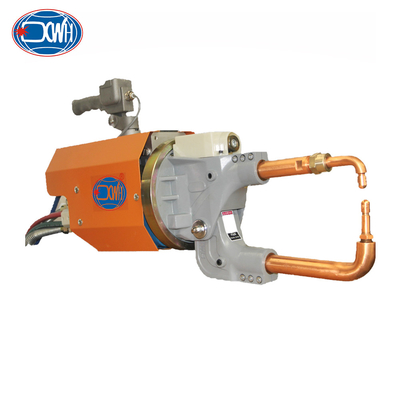

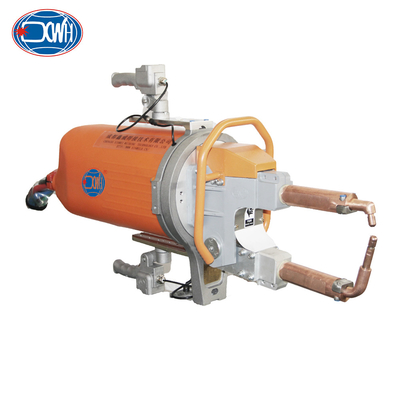

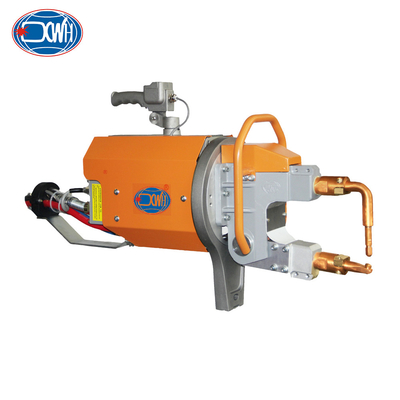

Armas de electrodos múltiples
Uso e instalación
Imágenes
