| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | XWH |
| Certificación: | CE |
| Número de modelo: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
| Cantidad de orden mínima: | 1 |
| Precio: | USD4500-USD6000 |
| Detalles de empaquetado: | CASO DE MADERA |
| Tiempo de entrega: | 15 días laborables |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 50 sistemas/mes |
| Nombre de producto: | Soldador Machine del punto de la nuez | Uso: | Máquina de la soldadura por puntos |
|---|---|---|---|
| Función: | Punto Weldinng de la chapa | Tipo de la máquina: | Soldadora de resistencia |
| Tipo: | Soldadura por puntos manual | Material de soldadura: | Acero de aluminio, inoxidable, acero del metal |
| Max. Welding Capacity: | 6+6m m | Después de servicio de garantía: | Soporte técnico video, ayuda en línea y recambios |
| Servicio post-venta proporcionado: | Recambios, instalación del campo, el encargar y entrenamiento libres | Certificación: | CE |
| Resaltar: | Soldadora fija del punto de aluminio,Soldadores del punto de la resistencia del CNC,Soldadora fija de la resistencia del CNC |
||
Soldadores fijos de acero inoxidables del punto de la soldadora del punto de aluminio de la resistencia del CNC
Descripción de producto
La máquina de la soldadura por puntos de la proyección del punto fijo de la serie de DTN es una soldadora de doble finalidad producida por nuestra compañía, usada principalmente para soldar con autógena el acero con poco carbono, el acero inoxidable, y algunos metales no ferrosos. Puede también alcanzar la soldadura entre las placas, entre las placas y las nueces de la soldadura por resistencia a salientes - y - los pernos.
Parámetros técnicos
| Artículo/modelo | DN-40 | DN-63 | D (T) N-80 | D (T) N-100 | D (T) N-125 | D (T) N-160 | D (T) N-200 | |
| Poder clasificado en el 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Poder primario clasificado | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltaje secundario | V | 5,2 | 6,7 | 7,9 | 8,3 | 8,6 | 9,1 | 10,6 |
| Frecuencia clasificada | HERZIOS | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| . Corriente máxima del cortocircuito | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Poder máximo de la soldadura | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Garganta | Milímetro | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce en los electrodos | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Movimiento de trabajo | Milímetro | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Agua de enfriamiento Consumpion 2.5bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Tlp de los electrodos | Milímetro | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Brazos | Milímetro | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Proyección que afianza la placa con abrazadera | Milímetro | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
Acero de Max.Welding Capaciry A3 |
Milímetro | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 | 6+6 |
Características
1. Cuerpo: Hecho de las placas de acero que están dobladas y soldadas con autógena en conjunto, con buena rigidez, la estructura de alta resistencia, razonable, y el aspecto hermoso.
2. Mecanismo de soldadura de la presión: Adopción de la calidad de los componentes de ADK, confiable y estable; El cilindro adopta un barril de cilindro de la aleación de aluminio, con una superficie desgaste-resistente y una vida de servicio larga; El movimiento de trabajo es ajustable, usando los carriles de guía lineares para la dirección, con alta exactitud y vida de servicio larga.
3. Transformador de soldadura: El transformador de soldadura es un tipo trifásico de la cáscara, resina de epóxido del vacío sellada, con la bobina primaria que es una bobina del disco y la bobina secundaria siendo un tubo rectangular especialmente hecho que también sirve como dispositivo de la refrigeración por agua.
4. Sistema del circuito de aire (presurización): El sistema del circuito de aire (presurización) se compone del filtro del aire comprimido, válvula manorreductora, barómetro, atomizador del aceite, válvula de aire electromágnetica, interruptor de pedal del cilindro y del pie, etc. según diversas exigencias del consumidor, no puede haber viaje auxiliar, o viaje auxiliar controlado mecánico o eléctrico.

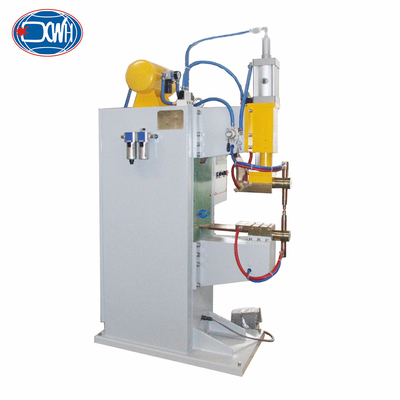

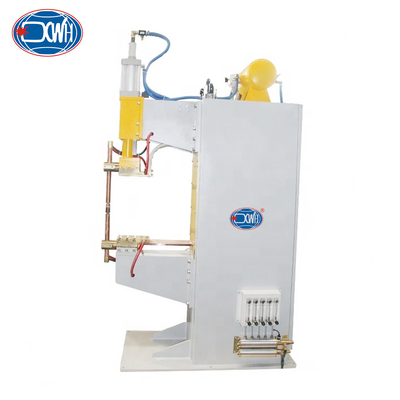

Estructura de producto

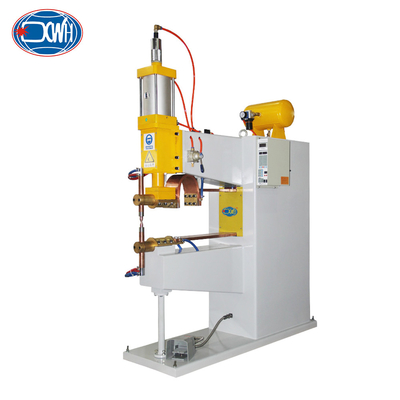

Imágenes

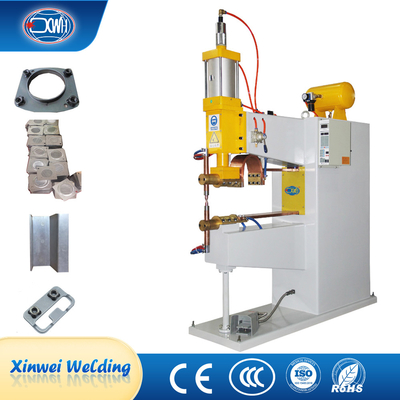

Uso
