| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | XWH |
| Número de modelo: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
| Cantidad de orden mínima: | 1 |
| Precio: | USD11500-USD15500 |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 15 días laborables |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 50 sistemas/mes |
| Certificación: | CE | Nombre de producto: | Máquina auto de la soldadura por puntos del cuerpo |
|---|---|---|---|
| Uso: | Industria del automóvil | Función: | Punto Weldinng de la chapa |
| Tipo de la máquina: | Soldadora de resistencia | Característica: | Soldadora inmóvil |
| Material de soldadura: | Acero Cobre Aluminio | Max. Welding Capacity: | 6+6m m |
| Después de servicio de garantía: | Soporte técnico video, ayuda en línea y recambios | Servicio post-venta proporcionado: | Recambios, instalación del campo, el encargar y entrenamiento libres |
| Alta luz: | Soldador de aluminio del punto de la resistencia,Soldador del punto de la resistencia del perno prisionero de la nuez,soldadoras industriales 3phase |
||
Soldador industrial de aluminio del punto de la resistencia de las soldadoras del perno prisionero de la nuez de la CA DC
Descripción de producto
La máquina inmóvil fija de la soldadura por puntos consiste en principalmente el cuerpo, el mecanismo de soldadura de la presión, el transformador, las plataformas superiores y más bajas de la soldadura por resistencia a salientes (máquina especial de la soldadura por resistencia a salientes), los cuerpos de soldadura superiores y más bajos del brazo (máquina especial de la soldadura por puntos), el sistema del circuito de aire (presión), el sistema del circuito del agua (enfriamiento), el regulador, y el interruptor de pie. La máquina de la soldadura por puntos de la proyección del punto fijo de la serie de DTN es una soldadora de doble finalidad producida por nuestra compañía, usada principalmente para soldar con autógena el acero con poco carbono, el acero inoxidable, y algunos metales no ferrosos. Puede también alcanzar la soldadura entre las placas, entre las placas y las nueces de la soldadura por resistencia a salientes - y - los pernos.
Parámetros técnicos
| Modelos de los artículos | DN (B) - 100 | DN (B) - 160 | DN (B) - 200 | DN (B) - 250 |
| Poder clasificado (KVA) | 100 | 160 | 200 | 250 |
| Potencia de entrada (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Corriente máxima del cortocircuito (KA) | 30 | 35 | 40 | 45 |
| Ciclo de trabajo (%) | 50 | 50 | 50 | 50 |
| Fuerza máxima (N) | 6000 | 6000 | 10000 | 15000 |
| Longitud del electrodo (milímetros) | 450 | 450 | 450 | 500 |
| Movimiento de trabajo (milímetros) | 80 | 80 | 80 | 80 |
| Consumo de enfriamiento (l/min) | 20 | 20 | 20 | 20 |
| Capacidad de soldadura máxima (milímetros) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Características
1. Cuerpo: Hecho de las placas de acero que están dobladas y soldadas con autógena en conjunto, con buena rigidez, la estructura de alta resistencia, razonable, y el aspecto hermoso.
2. Mecanismo de soldadura de la presión: Adopción de la calidad de los componentes de ADK, confiable y estable; El cilindro adopta un barril de cilindro de la aleación de aluminio, con una superficie desgaste-resistente y una vida de servicio larga; El movimiento de trabajo es ajustable, usando los carriles de guía lineares para la dirección, con alta exactitud y vida de servicio larga.
3. Transformador de soldadura: El transformador de soldadura es un tipo trifásico de la cáscara, resina de epóxido del vacío sellada, con la bobina primaria que es una bobina del disco y la bobina secundaria siendo un tubo rectangular especialmente hecho que también sirve como dispositivo de la refrigeración por agua.
4. Componentes: La máquina de la soldadura por resistencia a salientes consiste en una plataforma de la soldadura por resistencia a salientes, un tenedor de electrodo, y una cabeza superiores y más bajos del electrodo de la soldadura por resistencia a salientes. El agua se suministra internamente para alcanzar el suficiente enfriamiento de la cabeza del electrodo. Las plataformas superiores y más bajas de la soldadura por resistencia a salientes están conectadas con el secundario del transformador de soldadura con las tiras de cobre suaves para formar una trayectoria actual de soldadura. Los usuarios pueden preparar diversas formas de electrodos de la soldadura por resistencia a salientes según diversos requisitos de los objetos de la soldadura por resistencia a salientes de alcanzar la función de la soldadura por resistencia a salientes.

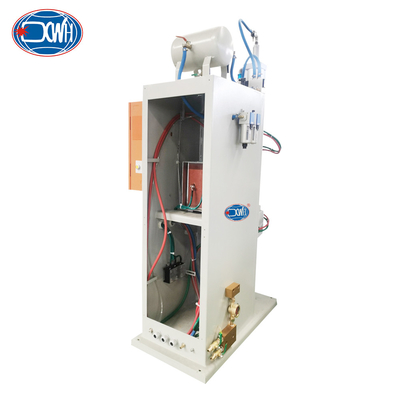

Estructura de producto

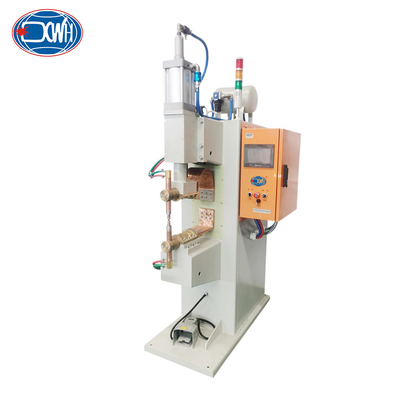

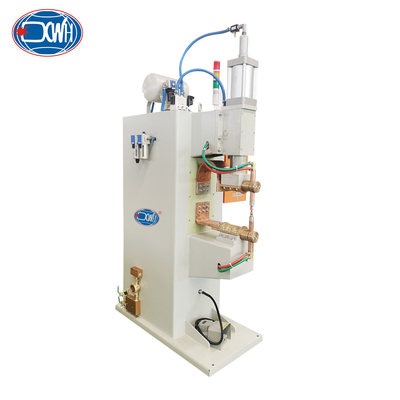

Imágenes

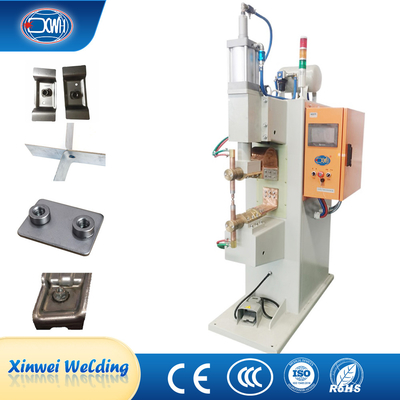

Uso
| Modelos de los artículos | DN (B) - 100 | DN (B) - 160 | DN (B) - 200 | DN (B) - 250 |
| Poder clasificado (KVA) | 100 | 160 | 200 | 250 |
| Potencia de entrada (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Corriente máxima del cortocircuito (KA) | 30 | 35 | 40 | 45 |
| Ciclo de trabajo (%) | 50 | 50 | 50 | 50 |
| Fuerza máxima (N) | 6000 | 6000 | 10000 | 15000 |
| Longitud del electrodo (milímetros) | 450 | 450 | 450 | 500 |
| Movimiento de trabajo (milímetros) | 80 | 80 | 80 | 80 |
| Consumo de enfriamiento (l/min) | 20 | 20 | 20 | 20 |
| Capacidad de soldadura máxima (milímetros) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
