Lugar de origen: | CHINA |
---|---|
Nombre de la marca: | XWH |
Número de modelo: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
Cantidad de orden mínima: | 1 |
Precio: | USD70000-USD90000 |
Detalles de empaquetado: | Caso de madera |
Tiempo de entrega: | 15 días laborables |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 50 sistemas/mes |
Certificación: | CE | Nombre del producto: | Soldador automático |
---|---|---|---|
Material de soldadura: | Acero inoxidable de aluminio del metal de la aleación | Función: | Para los motores y los sistemas de generador de soldadura |
Tipo de máquina: | máquina de soldadura por puntos de múltiples cabezales | Aplicación: | Soldadura de la chapa |
Palabra clave: | Soldadora del punto | Características: | Soldadora inmóvil |
Servicio de garantía posterior: | Soporte técnico video, ayuda en línea y recambios | Servicio postventa: | Recambios, instalación del campo, el encargar y entrenamiento libres |
Alta luz: | Soldador automático de acero inoxidable,Máquina de soldadura automática de varios puntos |

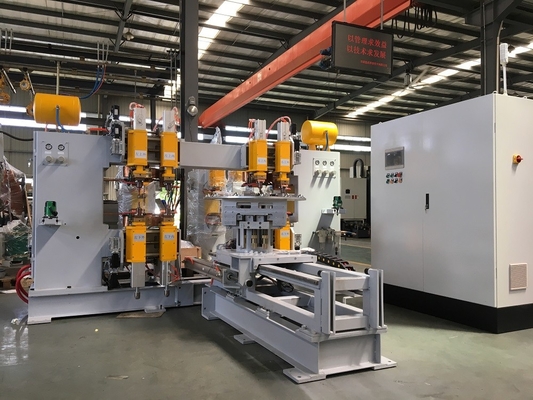

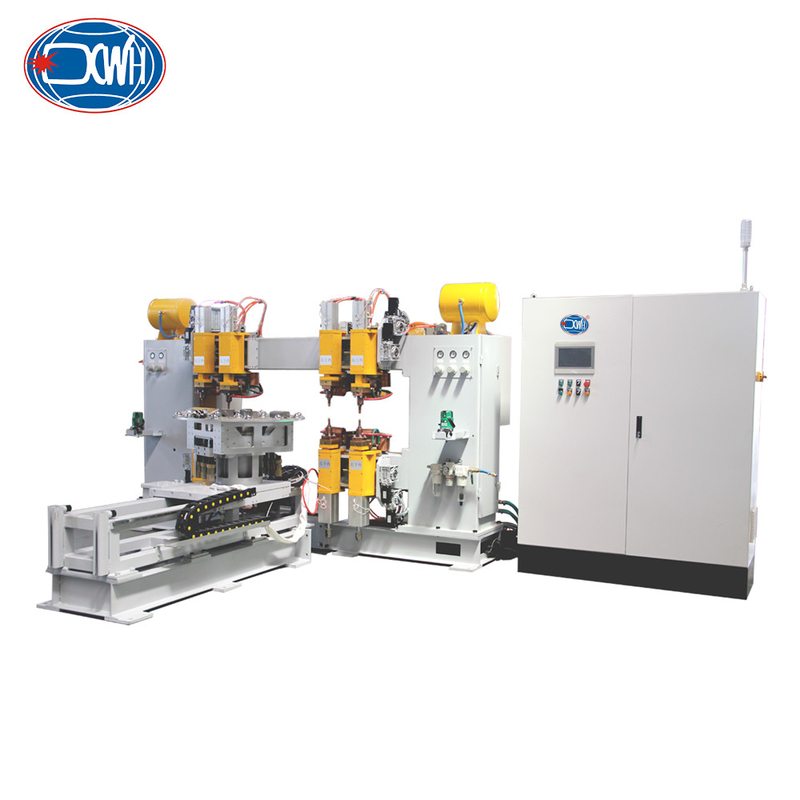

Equipo de soldadura de acero inoxidable Soldador automático de cabeza múltiple máquina de soldadura por puntos
Introducción del producto
Saldadora automática de varios puntos para anillos circulares/saldadora de sellado integral para capas de instrumentos, especialmente diseñada para soldar partes especiales de motores y grupos electrógenos.La máquina de soldadura multi cabeza tiene una calidad de soldadura estable, operación sencilla, mantenimiento conveniente y reemplazo rápido y conveniente de electrodos.
Parámetros técnicos
Modelos/artículo | DN ((B) - 100 | D(N) B-160 | D(N) B--200 | D ((N) B-250 |
Potencia nominal (KVA) | 100 | 160 | 200 | 250 |
Entrada de potencia (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
Corriente máxima de cortocircuito (KA) | 30 | 40 | 40 | 45 |
Fuerza máxima (N) | 6000 | 6000 | 10000 | 15000 |
Duración del electrodo ((MM) | 450 | 450 | 450 | 500 |
Tiempo de trabajo (MM) | 80 | 80 | 80 | 80 |
Consumo de refrigeración ((L/min) | 20 | 20 | 20 | 20 |
Capacidad máxima de soldadura (MM) | 3.0 más 3.0 | 4.0 más 4.0 | 5.0 más 5.0 | 6.0 más 6.0 |
Ventajas
1Se utilizan dos conjuntos de sistemas de soldadura para soldar 6 puntos de la sección recta de la pieza de trabajo.96 puntos de soldadura en el círculo interior de la sección recta y 144 puntos de soldadura en el círculo exterior de la sección de arco de la pieza de trabajoSe utilizan dos conjuntos de conjuntos de soldadura para soldar 6 puntos de soldadura en la sección recta.el mecanismo de rotación de índice gira hacia el siguiente conjunto de puntos de soldadura para soldar la pieza de trabajo. Este modo de mecanismo puede lograr la automatización, reducir la intensidad de trabajo y garantizar la consistencia de los puntos de soldadura;
2. El circuito principal adopta un módulo IGBT de alta potencia refrigerado con agua, que tiene un fuerte rendimiento, estabilidad y fiabilidad, y el distribuidor de agua se puede instalar fuera del equipo;
3. Todos los componentes del circuito de agua están hechos de cobre y acero inoxidable, y están equipados con una pantalla de flujo de agua visual para mostrar la situación del flujo de agua;
4La operación se controla por un interruptor manual, que tiene una alta eficiencia de producción y baja intensidad de trabajo;
Estructura principal
Imágenes de referencia
Aplicación
Requisitos técnicos para la soldadura de productos
1) Material de soldadura: placa de acero inoxidable de 1,5 mm + banda de acero inoxidable de 10 mm de espesor y 15 mm de ancho + placa de acero inoxidable de 1,5 mm.
2) Puntos de soldadura: Como se muestra a continuación, hay 96 puntos para el anillo interior, 144 puntos para el anillo exterior y 6 puntos para el segmento recto, con un total de 24 círculos
