| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | XWH |
| Número de modelo: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
| Cantidad de orden mínima: | 1 |
| Precio: | USD15000-USD25000 |
| Detalles de empaquetado: | Casilla de madera |
| Tiempo de entrega: | 15 días laborables |
| Condiciones de pago: | Las condiciones de los productos incluidos en el presente Reglamento son las siguientes: |
| Capacidad de la fuente: | 50 sistemas/mes |
| Certificación: | CE | Nombre del producto: | Máquina multi de la soldadura por puntos del punto |
|---|---|---|---|
| Aplicación: | Soldadura por puntos del metal | Función: | soldadura automática |
| Tipo de máquina: | Máquina de soldadura por proyección de resistencia | Características: | Soldadura por puntos multi |
| Material de soldadura: | Acero de aluminio, inoxidable, acero del metal | Capacidad de soldadura máxima: | 6 + 6 mm |
| Servicio de garantía posterior: | Apoyo técnico por video, apoyo en línea y piezas de repuesto | Servicio postventa: | Piezas de repuesto gratuitas, Instalación, puesta en marcha y formación en el terreno |
| Alta luz: | Máquina de la soldadura por puntos del pórtico,Máquina de soldadura de borde de puerta galvanizado,Soldador de puntos de cabeza de varios puntos |
||

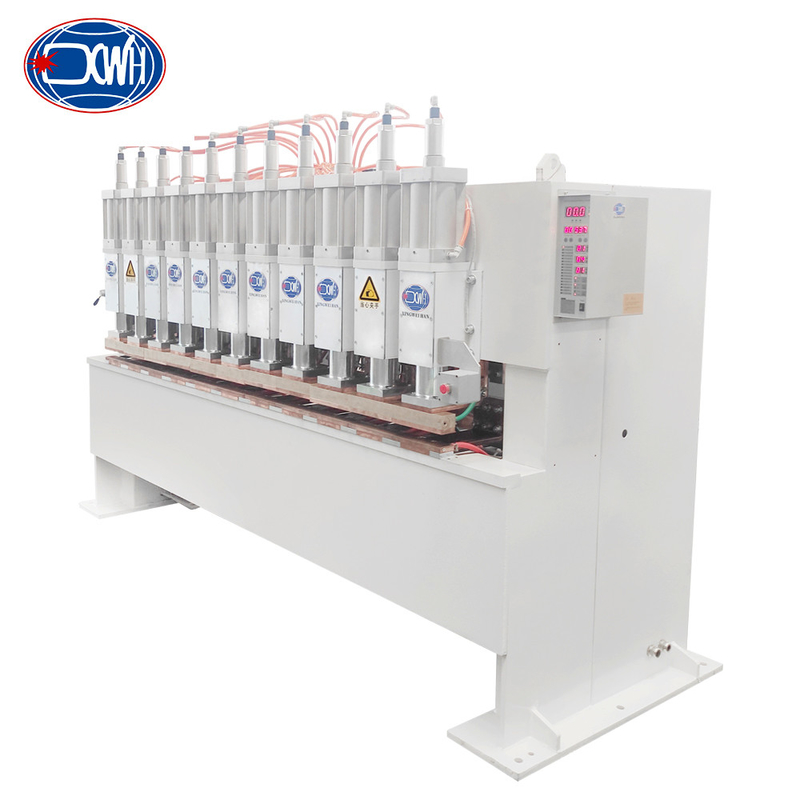

Máquina de soldadura de puntos de cabeza de borde galvanizado de puerta con proyección de múltiples puntos
Descripción del producto
La máquina de soldadura automática de pórtico consta de un marco de pórtico, un transformador de soldadura, un dispositivo de transmisión neumática, electrodos superiores e inferiores, un sistema de control eléctrico, un sistema de enfriamiento,y sistema de control del funcionamiento del PLCApto para la soldadura, la soldadura cruzada y la soldadura continua de acero al carbono de varios puntos, acero de baja aleación, acero inoxidable, galvanizado, niquelado, malla de barandilla, malla de pantalla,y productos de alambre de hardware.
Parámetros técnicos
| Artículo/modelo | DN-40, también denominado DN-40. | DN-63 | D (T) N-80 | D(T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
| Potencia nominal en el 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potencia primaria nominal | V. | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltagem secundaria | V. | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frecuencia nominal | HZ | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento |
| Corriente de cortocircuito máxima | Los demás: | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. potencia de soldadura | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Cuello | En el caso de los | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce en los electrodos | No | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Tiempo de trabajo | En el caso de los | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo de agua de refrigeración 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Los electrodos del mismo tipo | En el caso de los | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Las armas | En el caso de los | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Placa de sujeción de proyección | En el caso de los | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
Max.Capacidad de soldadura Acero de tipo A3 |
En el caso de los | 2.5 más 2.5 | 3 + 3 | 4 + 4 | 4.5 más 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Ventajas
1La acción de presurización del electrodo de la máquina de soldadura utiliza aire comprimido para lograr una presión de soldadura estable.y la carrera de cada cilindro se puede ajustar por separadoEl electrodo superior se mueve verticalmente para completar el proceso de soldadura.
2Es posible soldar varios puntos de soldadura de manera uniforme a la vez;
3La velocidad de descenso y ascenso de la cabeza de presión se puede ajustar arbitrariamente, lo que alivia el impacto de la presión en la pieza de trabajo y reduce el ruido.
4El conductor secundario adopta el método de aislamiento superior, con un rendimiento de aislamiento estable y fiable.
Estructura del producto

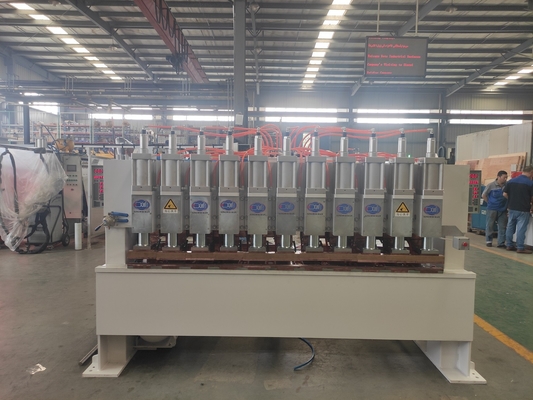

Imágenes
Aplicación
