| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | XWH |
| Certificación: | CE |
| Número de modelo: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
| Cantidad de orden mínima: | 1 |
| Precio: | USD15000-USD25000 |
| Detalles de empaquetado: | Casilla de madera |
| Tiempo de entrega: | 15 días laborables |
| Condiciones de pago: | Las condiciones de los productos incluidos en el presente Reglamento son las siguientes: |
| Capacidad de la fuente: | 50 sistemas/mes |
| Nombre del producto: | Soldador de puntos múltiples | Aplicación: | Soldadura por puntos del metal |
|---|---|---|---|
| Función: | soldadura automática | Tipo de máquina: | Máquina de soldadura por proyección neumática de resistencia |
| Características: | Máquina de soldadura con galería/máquina de soldadura en fila | Material de soldadura: | Acero de aluminio, inoxidable, acero del metal |
| Capacidad de soldadura máxima: | 6 + 6 mm | Servicio de garantía posterior: | Apoyo técnico por video, apoyo en línea y piezas de repuesto |
| Servicio postventa: | Piezas de repuesto gratuitas, Instalación, puesta en marcha y formación en el terreno | Certificación: | CE |
| Resaltar: | Soldador de puntos de proyección de resistencia automática,Máquina automática de soldadura por puntos de aluminio,Máquina de soldadura de resistencia de múltiples cabezas |
||

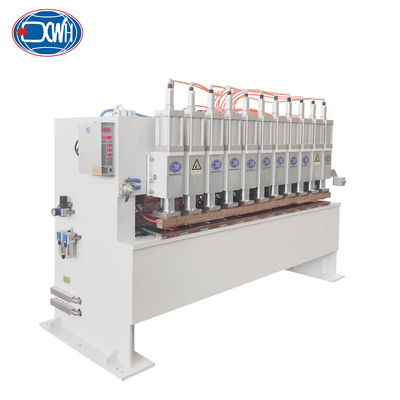

Proyección de resistencia automática de cabeza de punto múltiple
Descripción del producto
La máquina de soldadura por proyección está compuesta por componentes tales como un marco, una hoja conductora, un mecanismo móvil de la cabeza de soldadura, un conjunto de electrodos, un transformador de soldadura, un controlador de la máquina de soldadura,sistema de circuito de aire, sistema de agua de refrigeración, etc. Principio de soldadura: presione el botón de arranque y suelde el cilindro de soldadura de izquierda a derecha (programable) en secuencia hasta que se hayan completado todos los puntos de soldadura.La presión de soldadura y la corriente de soldadura de cada cabeza de soldadura son ajustables de forma independiente.
Parámetros técnicos
| Artículo/modelo | DN-40, también denominado DN-40. | DN-63 | D (T) N-80 | D(T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
| Potencia nominal en el 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potencia primaria nominal | V. | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltagem secundaria | V. | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frecuencia nominal | HZ | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento |
| Corriente de cortocircuito máxima | Los demás: | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. potencia de soldadura | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Cuello | En el caso de los | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce en los electrodos | No | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Tiempo de trabajo | En el caso de los | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo de agua de refrigeración 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Los electrodos del mismo tipo | En el caso de los | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Las armas | En el caso de los | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Placa de sujeción de proyección | En el caso de los | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
Max.Capacidad de soldadura Acero de tipo A3 |
En el caso de los | 2.5 más 2.5 | 3 + 3 | 4 + 4 | 4.5 más 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Ventajas
1El electrodo superior está presurizado por un cilindro, lo que hace que el ajuste de la presión sea conveniente y preciso.
2El conductor secundario adopta el método de aislamiento superior, con un rendimiento de aislamiento estable y fiable.
3El circuito principal adopta componentes de tiristor de alta potencia, con una fuente de alimentación de salida fuerte, estable y confiable.
4La operación se controla por un interruptor de pie, que tiene una alta productividad y baja intensidad de trabajo;
5Adopta un controlador táctil de microcomputadora de respuesta rápida, control totalmente digital, interfaz de operación simple, clara y conveniente.y la prevención eficaz de fenómenos deficientes como la des soldadura y la falsos soldadura;
Estructura del producto
Imágenes
Aplicación
