| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | XWH |
| Número de modelo: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
| Cantidad de orden mínima: | 1 |
| Precio: | USD4500-USD6000 |
| Detalles de empaquetado: | Casilla de madera |
| Tiempo de entrega: | 15 días laborables |
| Condiciones de pago: | Las condiciones de los productos incluidos en el presente Reglamento son las siguientes: |
| Capacidad de la fuente: | 50 juegos por mes |
| Certificación: | CE | Nombre del producto: | Máquina de soldadura de puntos de proyección |
|---|---|---|---|
| Aplicación: | Saldado de láminas galvanizadas | Función: | Soldadura por resistencia a salientes |
| Tipo de máquina: | Máquina de la soldadura por resistencia a salientes | Palabra clave: | Máquina de soldadura de CA |
| Material de soldadura: | Acero de aluminio, inoxidable, acero del metal | Capacidad de soldadura máxima: | 6 + 6 mm |
| Servicio de garantía posterior: | Apoyo técnico por video, apoyo en línea y piezas de repuesto | Servicio postventa: | Piezas de repuesto gratuitas, Instalación, puesta en marcha y formación en el terreno |
| Alta luz: | Máquina de soldadura de hojas galvanizadas,Máquina de soldadura por proyección de hojas,Máquina de soldadura por proyección de hojas de resistencia |
||

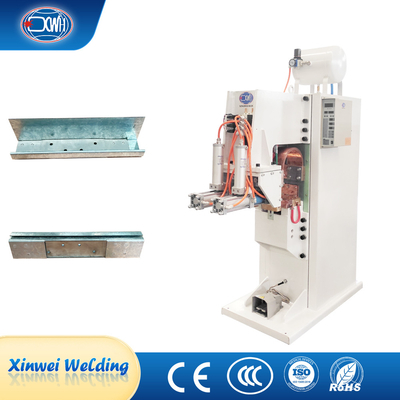

Máquina de soldadura de hojas galvanizadas de proyección estacionaria de resistencia
Descripción del producto
La máquina de soldadura por proyección de hojas de metal está compuesta por componentes tales como un marco, una hoja conductora, un mecanismo móvil de la cabeza de soldadura, componentes de electrodos, un transformador de soldadura (frecuencia de potencia),controlador de máquinas de soldadura, sistema de circuito de aire, sistema de agua de refrigeración, etc.
Parámetros técnicos
| Artículo/modelo | DN-40, también denominado DN-40. | DN-63 | D (T) N-80 | D(T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
| Potencia nominal en el 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potencia primaria nominal | V. | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltagem secundaria | V. | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frecuencia nominal | HZ | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento |
| Corriente de cortocircuito máxima | Los demás: | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. potencia de soldadura | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Cuello | En el caso de los | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce en los electrodos | No | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Tiempo de trabajo | En el caso de los | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo de agua de refrigeración 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Los electrodos del mismo tipo | En el caso de los | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Las armas | En el caso de los | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Placa de sujeción de proyección | En el caso de los | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
Max.Capacidad de soldadura Acero de tipo A3 |
En el caso de los | 2.5 más 2.5 | 3 + 3 | 4 + 4 | 4.5 más 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Ventajas
1El cuerpo está diseñado para resistir golpes, resistencia sísmica y alta rigidez, y está finamente mecanizado para satisfacer la instalación y la resistencia a la carga de cada componente.Se han soldado múltiples costillas de refuerzo dentro del marco para garantizar la rigidez del equipo y la deformación mínima durante el proceso de soldadura, garantizando la estabilidad de la soldadura y la seguridad del uso manual.
2El electrodo superior está presurizado por un cilindro de presión de gas-líquido, lo que hace que el ajuste de presión sea conveniente y preciso.
3El depósito reservado de aire de reserva para máquinas de soldadura es beneficioso para reducir la fluctuación de la presión de soldadura y garantizar la estabilidad de la fuerza de soldadura;
4El electrodo superior se mueve horizontalmente hacia adelante y hacia atrás, y la carrera de soldadura y la carrera de operación de la pieza de trabajo son independientes, mientras que el electrodo inferior está fijo; Fácil de operar.
Estructura del producto

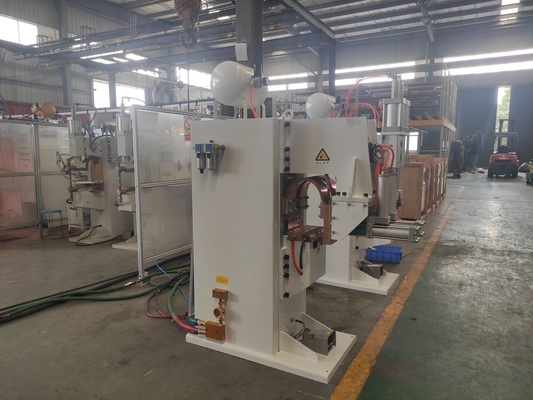

Imágenes
Aplicación
